エルポンドクター ワイヤレス

エルポンドクター ワイヤレス
  エルポンドクターの機能・使いやすさはそのままに、振動を無線で伝送可能な製品です。

環境により数百メートルの無線通信が可能で配線工事が不要で、保守管理・整備の低コスト化を実現します。
中継機を使用することでさらに長距離の無線通信が可能です。
非常にコンパクトかつ軽量なので場所を選ばず、簡単に設置することが可能です。
・1台の受信機で複数の送信機・複数の計器室の振動を集約可能です。



エルポンドクターワイヤレス設置例
設置例1:1台の送信機で複数のチャンネルの振動を送信できます。
↑ クリックして拡大

エルポンドクターワイヤレス設置例
設置例2:複数の送信機で複数の計器室や測定現場の振動を送信できます。
↑ クリックして拡大


エルポンドクターワイヤレス設置例

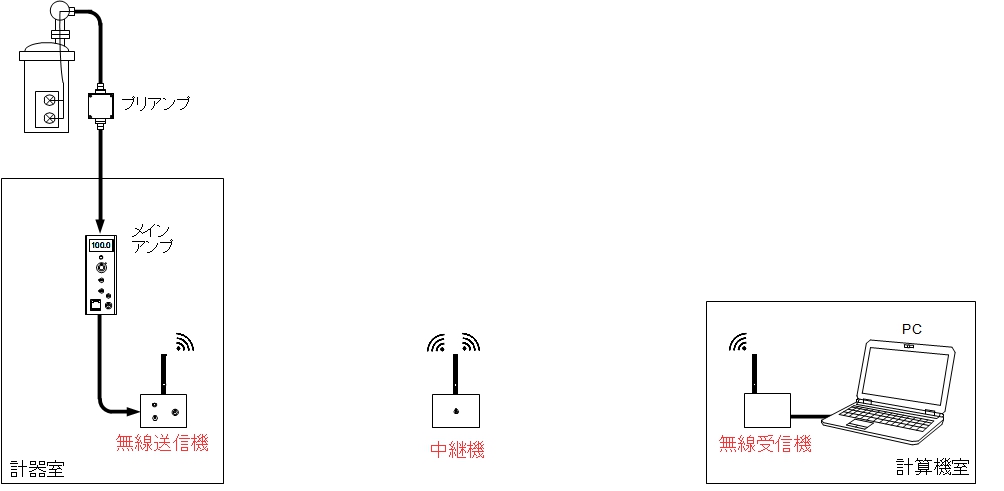

設置例3:中継機を使用することで通信距離の延長が可能です。
↑ クリックして拡大


ソフトウェア仕様
・振動を"24時間"自動監視し、異常時の振動データを解析してその原因解明に役立ちます。
・シンプルな操作でデータの計測、参照が可能です。



自動モード
↑ クリックして拡大


機能@  自動モード
振動を入力チャンネル毎に自動巡回監視し、定期的に振動データの収集を行います。また振動が設定した規定値を超えた場合にはその振動データを取得します。



手動モード
↑ クリックして拡大


機能A  手動モード
特定のチャンネルの振動データに対し、周波数レンジや平均化回数などを設定してFFT解析を行います。



スペクトルグラフ 3Dグラフ
↑ クリックして拡大


機能B  スペクトル/時間波形再生
収集したスペクトルや時間波形データの比較再生を行います。



トレンドグラフ
↑ クリックして拡大


機能C  トレンド再生
収集したトレンドデータから、振動機器の寿命予測を行います。

ハードウェア仕様
入力チャンネル数8チャンネル/子機1台 *8ch以上の構成も可能です。
入力コネクタBNCコネクタ
最大入力電圧±15V
インターフェイスUSB2.0
消費電力TBD
寸法TBD
重量TBD
入力電圧レンジ±15.0V
周波数分析レンジ2kHz
サンプリング数1024
平均化回数64回

詳しい機能や仕様についてはこちらからお問い合わせ下さい。
