振動検出器及びプリアンプ |
||||
|
IECEx 認証番号 |
IECEx
TIIS 16.0005X |
|||
|
防爆記号 |
Ex
ia ⅡCC T4
Ga |
|||
|
振動検出器 |
||||
|
TD-3228-6 極低温型 （LNG、LPG 等） |
||||
|
|
||||
|
検出方式：
圧電式加速度変換器（ピエゾ電気式） 出力端子： 同軸コネクタ（マイクロコネクタ）ハーメチックシール形 周波数範囲： 2Hz
～ 6,000Hz 出力感度：電圧出力 約 14mV0-P/9.8m/s2
(1G) 電荷出力 約 170pC/9.8m/s2 (1G) 静電容量： 約 12,000
pF （Standard
value） 出力インピーダンス： 1,000MΩ以上（DC 50V） 定格温度範囲：-196： ～
+120： 共振周波数：25kHz±10% |
||||
|
TD-3228-7 極低温型（⼩型）（LNG,
LPG, etc.） |
||||
|
|
||||
|
検出方式：
圧電式加速度変換器（ピエゾ電気式） 出力端子：
Coaxial connector (Micro connector) 周波数範囲： 2Hz
～ 6,000Hz 出力感度：電圧出力 約 14mV0-P/9.8m/s2
(1G) 電荷出力 約 170pC/9.8m/s2 (1G) 静電容量： 約 12,000
pF （Standard
value） 出力インピーダンス： 1,000MΩ以上（DC 50V） 定格温度範囲：-196： ～
+120： 共振周波数：32kHz±10% |
||||
|
TD-3111-1 General type （Ethylene,
LPG, etc.） |
||||
|
|
||||
|
検出方式：
圧電式加速度変換器（ピエゾ電気式） 出力端子：
Coaxial connector (Micro connector) 周波数範囲： 2Hz
～ 6,000Hz 出力感度：電圧出力 約 50mV0-P/9.8m/s2
(1G) 電荷出力 Approximately 50pC/9.8m/s2 (1G) 静電容量： 約 1,000 pF
（Standard
value） 出力インピーダンス： 1,000MΩ以上（DC 50V） 定格温度範囲：-196： ～
+120： 共振周波数：32kHz±10% |
||||
|
TD-3226-7 Waterproof (In oil) type: @(Water
resistant 1.67MPa: j |
||||
|
|
||||
|
検出方式：
圧電式加速度変換器（ピエゾ電気式） 出力端子：Low
noise coaxial cable 周波数範囲： 10Hz ～
10kHz 出力感度：電圧出力 約 50mV0-P/9.8m/s2
(1G) 電荷出力 約 50pC/9.8m/s2 (1G) 静電容量： 約 1,000 pF
（Standard
value） 出力インピーダンス： 1,000MΩ以上（DC 50V） 定格温度範囲：-196： ～
+120： 共振周波数：32kHz±10% |
||||
|
プリアンプ |
||||
|
TP-3217 Output AC |
||||
|
|
||||
|
入力方式：Charge
amplifier system 出力感度： 10.2mV/m/s2, with input 17.3pC/m/s2
（Standard
value） 加速度範囲： 490 m/s2 0-P, max 負荷抵抗範囲：10,000: 周波数特性：30Hz: @: ` 3kHz ±1dB, -24dB/oct BPF 供給電源：-18V: @: ` -24VDC, (Within 30mA） 動作温度範囲：-60： ～ +60： |
||||
|

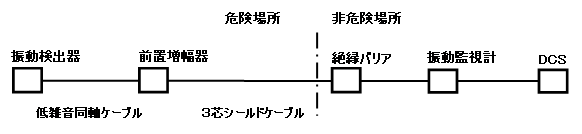

システム構成
|
||||
|
TP-3218 Output: @DC 4-20mA |
||||
|
|
||||
|
入力方式：Charge
amplifier system 出力感度： 0.16mA/m/s2, with input 17.3pC/m/s2
（Standard
value） 加速度範囲： 490 m/s2 0-P, max 負荷抵抗範囲：300: 周波数特性：30Hz: @: ` 3kHz ±1dB, -24dB/oct BPF 供給電源：+18V: @: ` +24VDC, (Within 30mA） 動作温度範囲：-20： ～ +60： |
||||
|

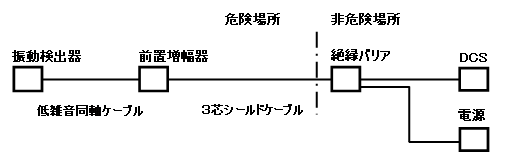

システム構成
|
||||
